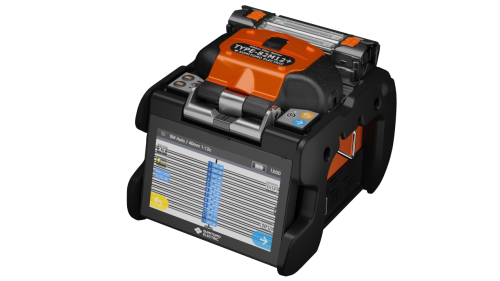

带状光纤熔接操作有哪些要点和注意事项?带状光纤接续是光缆工程里十分关键的一道工序,熔接品质直接决定光信号传输的稳定程度。不少一线施工人员在现场作业时容易忽略细节,进而出现接续损耗偏大、接头失效等各类故障。本文以住友电工TYPE‑82M12+带状光纤熔接机为实操范例,从开机前期筹备、光纤预处理、熔接作业实施、热缩补强、设备养护以及作业安全防护多个维度,梳理标准化操作重点与风险提醒,为现场工程施工提供实操参考。
一、开机与前期筹备工作
1.电源及硬件检查:开机之前确认主机装配原装ER‑10电极棒。设备支持三种供电方式,分别为AC适配器供电、BU‑16电池供电、车载DC电源供电。电池充电的环境温度需控制在0‑40℃区间;设备长期搁置不用时,应当将电池从主机拆卸下来,防止待机微弱电流造成电池过放电,加速电池老化损耗。
2.电源操作规范:长按电源按键1秒及以上完成开机;关机同样长按电源按键1秒以上。

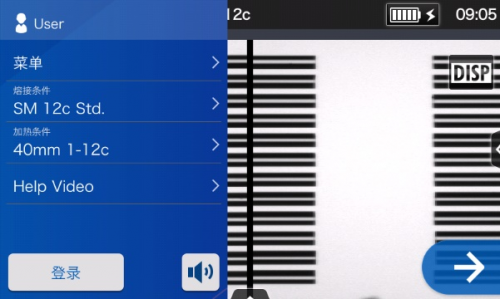

3.熔接与加热条件设置:进入设置界面,结合实际光纤品类选用匹配的熔接参数;再依据热缩保护套管规格选定加热补强参数。保护套管包含40mm、60mm等多种规格,套管尺寸需要和光纤切断长度相互匹配。
二、光纤预处理实操重点
1.涂覆层剥除与清洁:单芯光纤剥除30‑40mm涂覆层,带状光纤使用热剥纤钳完成剥除作业。取浸润99%及以上纯度酒精的纱布擦拭裸光纤,纱布不可重复循环使用;擦拭过程中如果听见“吱吱”摩擦声响,代表裸光纤表面已经清洁到位。
2.光纤切割:该机型标准光纤切断长度为10 mm。切割完成后,严禁触碰已经加工好的光纤端面;切割结束尽快安放至熔接机,不要再擦拭切割断面;妥善收集处理光纤碎端头,光纤断口锋利,谨防划伤手部。
3.光纤装夹上机:掀开防风盖,将光纤夹具对准夹具台凸起卡位安装到位;确认光纤平稳落入V型槽,切勿磕碰已经切割完成的光纤端面,安放完毕关闭防风盖。
三、放电校验以及正式熔接
1.放电试验执行要求:设备Auto自动模式下,每一次熔接都会自动校正放电参数,可以免做放电试验。但更换电极棒、环境温湿度气压出现大幅波动、熔接损耗异常、张力试验发生断纤的情况下,必须开展放电试验。当设备弹出放电强度过强、过弱提示时,需要重新处理光纤端面,再次执行放电试验,直至设备显示放电状态正常。
2.正式熔接作业:开始熔接之前,一定要预先把热缩保护套管套入光纤,熔接完毕后将无法再穿入套管。按下开始键启动熔接流程,设备自动完成端面检测、电弧熔接,同时估算熔接损耗;熔接结束可调取熔接记录,留存温度、气压、推定损耗等施工数据。
3.张力筛选测试:熔接完成后,打开防风盖或者点击继续图标,运行张力筛选测试,以此检验熔接点的机械强度;张力测试合格之后,再进行加热补强工序。一旦出现偏芯、气泡、熔接纹路异常现象,优先清洁V型槽与光纤夹具,重做放电试验,复核光纤切割端面质量。
四、加热补强操作提醒
1.将热缩保护套管推移至熔接点正中间位置,保证套管两端和光纤涂覆层充分搭接;光纤不得发生扭转,放置到加热器内对齐机身刻度标识。
2.按下加热器按键启动加热,等待机器蜂鸣提示加热与冷却全部结束,方可取出光纤。加热完成之后套管表面温度极高,避免烫伤;取出后放置冷却盘降温,未完全冷却禁止弯折光纤。检查套管收缩状态,如果出现气泡、收缩不完全、位置偏移等情况,判定接续不合格,需要重新处理。
五、设备日常维护保养规范
1.开展清洁作业前务必断开设备电源。使用酒精浸润棉签擦拭V型槽、光纤夹具、照明灯LED、镜头保护镜片。禁止使用罐装喷雾清洁剂,该类试剂会造成物镜化学老化,干扰熔接成像效果。
2.电极棒需要成对更换原厂ER‑10电极棒,参考更换周期大约为每1500次放电更换一组。更换电极棒时,必须拔掉电源并且取出电池;电极更换完毕,务必要执行放电试验;不可以打磨、擦拭电极棒顶端。
3.该设备属于高精密仪器,要防止磕碰摔落;厂家建议每年送至维修机构完成一次整机深度检修保养。
六、现场安全作业规范
1.熔接放电过程电极带有高压,放电结束短时间之内不要触碰电极组件。加热器工作阶段以及刚停机时温度很高,禁止触碰加热器,规避烫伤风险。
2.避免在雨中开展施工作业,防止设备进水短路;高空作业务必做好设备防坠落保护。开展带状光纤熔接时佩戴防护眼镜,避免光纤碎屑飞入眼睛;不要直视带光的光纤端面,防止眼部受到伤害。
综上,熟练掌握带状光纤熔接操作有哪些要点和注意事项,是保障光缆接头品质的重要基础。结合住友电工TYPE‑82M12+的标准化作业流程能够看到,带状光纤熔接不只是做好熔接本身,光纤前期处理、热缩补强工艺、设备定期养护、现场作业安全都不容小觑。严格规范每一步操作,能够有效减少各类熔接故障,提高光纤接头的可靠性以及实际使用寿命。
